项目概述
中山市行政管辖范围面积1800平方公里，全市设置24个镇区。全市总人口为236.35万人，人员及语言状况较为复杂。
为了创建一个安定和谐的社会环境，打击“两抢一盗”，中山市公安局决定通过实施建设社会治安视频监控系统，以实现对城市各类重点路段、复杂场所、重点单位以及城市要道卡口的智能监控，进一步加强城市治安监控、管理的力度，以科技的力量来弥补警力的不足。
本社会治安视频监控系统主要由城市治安监控系统和治安卡口系统两大部分组成。
城市治安监控系统主要实现对重点单位、重点路段和治安复杂地区场所的实时监控，确保对上述场所的治安情况进行全面有效的掌控，当出现意外情况时可以及时通知有关人员到现场进行妥善处理，并能翔实记录所有的事件经过，以便于日后查对和取证。
治安卡口系统用于49个城市出入口、16个公路收费站等治安卡口及重要治安地段的全天候实时检测与记录。它可对过往的车辆信息（包括车牌、车速、车流量等）实施不间断的自动识别记录和备案；可以实现联网查询；实时与“黑名单”对比，发现被盗抢机动车辆和可疑车辆立即报警；并可检测超速、逆行等违章行为。
中山市城市治安监控系统和治安卡口系统是充分利用现有运营商的光纤通信网线路和中山市公安局的公安信息通信网的网络资源，在中山市公安局建立一个与市公安局110报警服务指挥系统整合的网络多媒体立体化安防三级监控总中心（信息共享平台/系统），在分局（交警支队）、派出所分别建立二级、一级监控中心, 各级监控中心可随时调用和回放监控总中心视频服务器及图像存储设备上的各类场所的监控图像和图片信息；也可以通过公安信息通信网与其它监控中心相连,调用和回放其它监控中心视频服务器及图像存储设备上的各类场所的监控图像和图片信息。既可以查看当前实时图像信息,也可以调阅过去某一时期的历史事件图像回放,进行比较、分析和研判以便作出科学的警务活动和决策分析。
一期建设的监控点的数量为876个,拟建市公安局监控中心1个，监控点共876个。其中前端监控点由公安机关提出建设要求并长期使用图像数据。一期建设除市局监控中心和一期建设的876个监控点的建设外，还要考虑整个社会治安视频监控系统的总体设计方案，包括市局、各分局/交警支队和派出所三级监控中心之间的互联互控，及下属各监控中心的建设等.
解决方案
本方案采用两套DFT ES1600-SATA磁盘阵列，每台服务器上均安装FC光纤卡与光纤交换机相连。每一套磁盘阵列采用一台主柜和四台扩展柜的方式相连接，并采用 60块单块容量为500GB的SATA硬盘，创建RAID5，实时保证数据的安全性，同时也兼 顾了日后存储扩容的方便。这样，每套磁盘阵列的容量为28TB，共计56TB存储容量，以满足用户30天存储数据的需求。

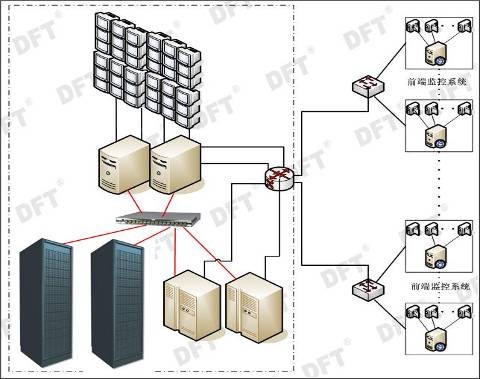

系统拓扑图
DFT ES1600-SATA拥有四个连接主机的光纤通道环路和超常的读写性能，支持高达56TB容量。DFT ES1600-SATA的管理软件提供了强大的自动优化功能，如自动磁盘间负载平衡、初始化和写入时校验确认、根据应用进行I/O优化等。自动呼叫功能提醒管理人员任何细微的异常情况，加上系统的S.E.S.（SCSI Enclosure Service）的7×24全程监控，将任何错误信息通过蜂鸣器报警、用户操作面板显式以及传呼、Email等方式通知系统管理员。使管理员对系统运行时刻了如指掌。
方案实施效果
整个监控系统具备周密、安全、可靠、功能稳定齐全、具备科学性和技术先进性，同时亦具有系统操作简易、维护方便、处理准确、安全美观实用、性价比好的特点。
在本方案中采用FC-SAN光纤存储区域网架构提供2Gb/s的存储带宽，可以保证多摄像枪、高码流所需的带宽；采用SATA硬盘既满足存储大容量的需求，也满足目前存储所需的速度。本项目方案能在提供多摄像枪、高码流存储的同时，提供分局本地查询、编辑、存档等功能；能接收来自各个摄像枪的数据，将收录的数据集中存储，方便日后调用、查询。通过这次项目的建设，将能够给中山市社会治安平台提供一整套先进的、全面的、完整的监控存储平台，为中山市社会治安的建设发展打下坚实的技术基础。
