深圳电视台高清制作网平台

项目背景
        自广电总局发出《关于促进高清电视发展的通知》以后,国家在大力促进高清电视的发展,以“高度清晰”为主要特征的“新视觉革命”已势不可挡。目前,电视技术的迅速发展已经为“高清时代”的来临铺平了道路。在全国“928”高清项目中,少数试点省市电视台将率先实现高标清电视同播,为全国高清电视节目的普及打下基础。
        系统需求
        深圳电视台本次建设的系统主要包括高清新闻网,高清新闻网扩容部分和高清制作网,高清新闻网里由12台高清精编工作站(200M码流编辑),10台低码率工作站组成非编系统;高清新闻扩容部分里有5台高清精编工作站(200M码流编辑),5台低码率工作站;高清制作网里有8台高清精编工作站(100M码流编辑)。在存储规模上,三套系统在采集、非编,合成方面的数据总容量约150TB。
        解决方案
        系统整体存储架构采用在线与近线相结合的方式,采用磁盘阵列与数据流磁带库结合的方式实现媒体文件的分级存储。

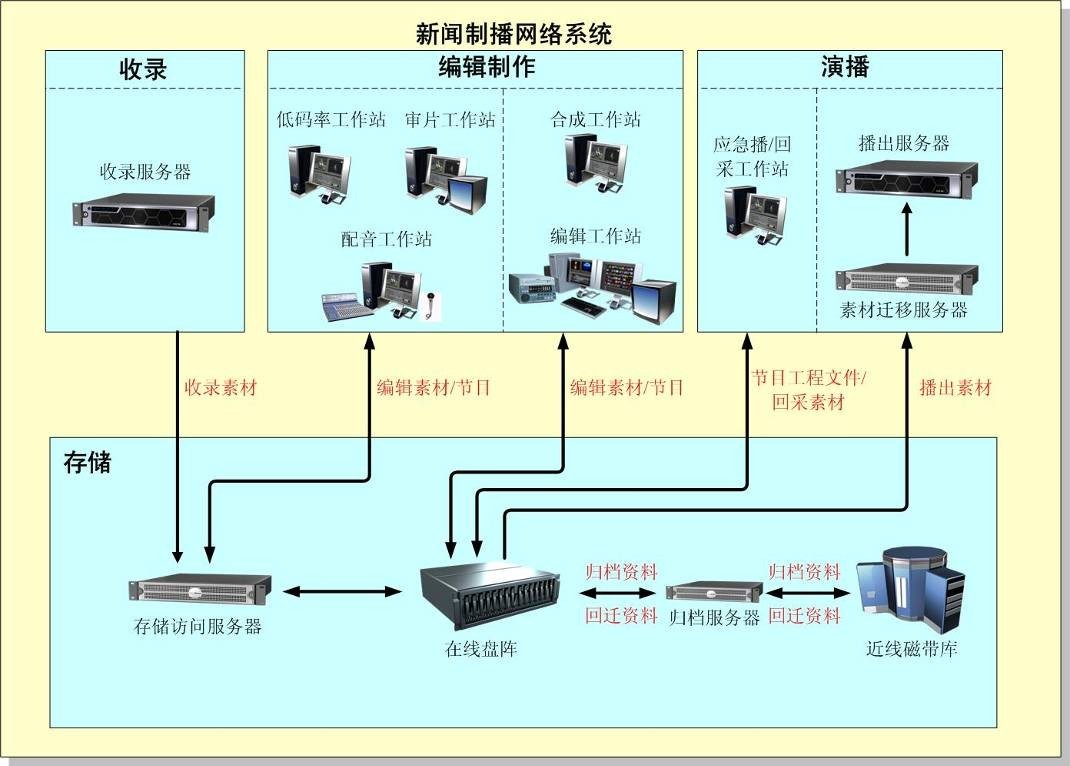

新闻制播网络系统的在线存储由磁盘阵列构成,采用的是DFT GS 6998 4GB FC磁盘阵列来满足17台高清精编工作站和15台低码率工作站的在线编辑,合成需求,作为在线存储用于保存需要进行在线编辑的素材、正在编辑中的节目、常用的新闻素材等需要实时访问的媒体文件。为了保证存储系统的高可靠性,系统加配了一套与DFT GS 6998同档次的存储设备,作为DFT GS 6998的在线镜像设备。在线存储上面的容量根据应用的需求,已配置近53TB存储容量,对于需要保存较长时间,但暂时尚未准备归档到媒资系统的素材,则迁移到近线数据流磁带库中,盘阵上只保留对应的低码率视频。当需要时,再将素材从磁带库中回迁到盘阵上。如下图所示:

         系统中配置存储管理问服务器,为FC网卡工作站或者服务器提供光纤磁盘阵列访问验证。存储管理服务器MDS是网络存储共享的核心,安装业界最新一代的存储系统管理软件StorNext文件共享软件。(选2台作主备,配备安装StorNext Failover MDS高可用软件,保证一旦一台MDS服务器宕机,另外一台MDS服务器可以自动接管共享的管理工作)
        方案实施效果
        在本项目中采用FC-SAN的数据存储架构,为近17台高清精编工作站和15台低码率工作站提供了4Gb/s的存储带宽,可以保证高清节目流畅编辑时所需的带宽;采用高可用镜像存储系统,保证了在出现一套存储系统出现问题的时候,由后备存储系统接管工作的功能,增强了系统的安全和稳定性。
